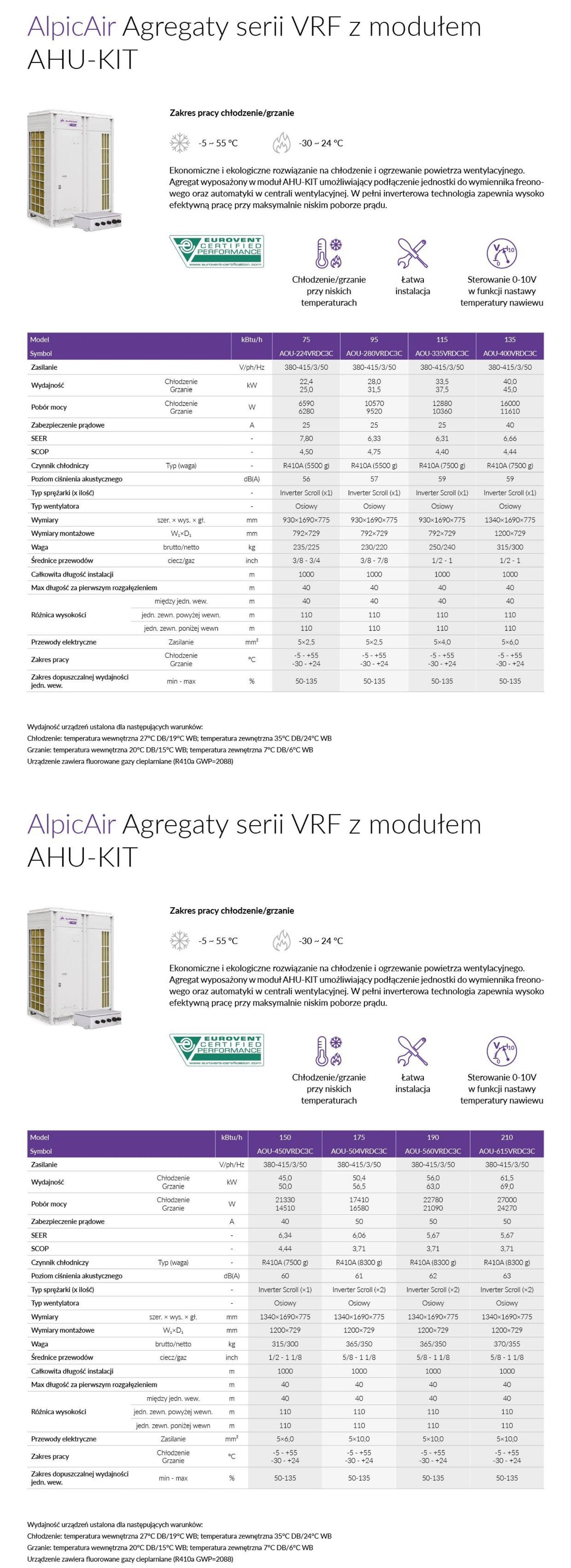

ALPICAIR Agregaty serii VRF z modułem AHU-KIT
Agregaty skraplające AlpicAir do central wentylacyjnych serii VRF to ekonomiczne i ekologiczne rozwiązanie na chłodzenie i ogrzewanie powietrza wentylacyjnego. Agregat wyposażony w moduł AHU-KIT umożliwiający podłączenie jednostki do wymiennika freonowego oraz automatyki w centrali wentylacyjnej. W pełni inverterowa technologia zapewnia wysoko efektywną pracę przy maksymalnie niskim poborze prądu.
UWAGA! Urządzenie certyfikowane przez EUROVENT.
- Karta katalogowa
- Dane techniczne
- Materiały do pobrania
Model | kBtu/h | 75 | 95 | 115 | 135 | |
Symbol | AOU-224VRDC3A | AOU-280VRDC3A | AOU-335VRDC3A | AOU-400VRDC3A | ||
Zasilanie | V/ph/Hz | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | |
Wydajność | Chłodzenie Grzanie |
kW | 22,4 25,0 |
28,0 31,5 |
33,5 37,5 |
40,0 45,0 |
Pobór mocy | Chłodzenie Grzanie |
W | 5200 5500 |
7000 7300 |
8410 9000 |
10650 11100 |
Zabezpieczenie prądowe | A | 20 | 25 | 32 | 40 | |
EER | - | 4,31 | 4,00 | 3,98 | 3,76 | |
COP | - | 4,55 | 4,32 | 4,17 | 4,05 | |
Czynnik chłodniczy | Typ (waga) | - | R410A (5900 g) | R410A (6700 g) | R410A (8200 g) | R410A (9800 g) |
Poziom ciśnienia akustycznego | dB(A) | 60 | 61 | 63 | 63 | |
Typ sprężarki (x ilość) | - | Inverter (×1) | Inverter (×1) | Inverter (×1) | Inverter (×2) | |
Marka sprężarki | - | Hitachi | Hitachi | Hitachi | Hitachi | |
Typ wentylatora | - | Osiowy | Osiowy | Osiowy | Osiowy | |
Wymiary | szer. × wys. × gł. | mm | 930×1605×765 | 930×1605×765 | 1340×1605×765 | 1340×1605×765 |
Wymiary montażowe | W₁×D₁ | mm | 792×729 | 792×729 | 1200×729 | 1200×729 |
Waga | brutto/netto | kg | 235/225 | 235/225 | 300/285 | 375/360 |
Średnice przewodów | ciecz/gaz | inch | 3/8 - 3/4 | 3/8 - 7/8 | 1/2 - 1 | 1/2 - 1 |
Całkowita długość instalacji | m | 1000 | 1000 | 1000 | 1000 | |
Max długość za pierwszym rozgałęzieniem | m | 40 | 40 | 40 | 40 | |
Różnica wysokości | między jedn. wew. | m | 30 | 30 | 30 | 30 |
jedn. zewn. powyżej wewn. | m | 90 | 90 | 90 | 90 | |
jedn. zewn. poniżej wewn | m | 90 | 90 | 90 | 90 | |
Przewody elektryczne | Zasilanie | mm² | 5×4,0 | 5×4,0 | 5×6,0 | 5×10,0 |
Zakres pracy | Chłodzenie Grzanie |
°С | -5 - +52 -20 - +24 |
-5 - +52 -20 - +24 |
-5 - +52 -20 - +24 |
-5 - +52 -20 - +24 |
Maksymalna ilość jedn. wew. | - | 13 | 16 | 19 | 23 | |
Zakres dopuszczalnej wydajności jedn. wew. | min - max | % | 50–135 | 50–135 | 50–135 | 50–135 |
Model | kBtu/h | 150 | 175 | 190 | |
Symbol | AOU-450VRDC3A | AOU-504VRDC3A | AOU-560VRDC3A | ||
Zasilanie | V/ph/Hz | 380/3/50 | 380/3/50 | 380/3/50 | |
Wydajność | Chłodzenie Grzanie |
kW | 45,0 50,0 |
50,4 56,5 |
56,0 63,0 |
Pobór mocy | Chłodzenie Grzanie |
W | 12650 13000 |
14200 14100 |
16000 16600 |
Zabezpieczenie prądowe | A | 40 | 45 | 50 | |
EER | - | 3,56 | 3,55 | 3,50 | |
COP | - | 3,85 | 4,01 | 3,80 | |
Czynnik chłodniczy | Typ (waga) | - | R410A (10300 g) | R410A (11300 g) | R410A (14300 g) |
Poziom ciśnienia akustycznego | dB(A) | 63 | 63 | 63 | |
Typ sprężarki (x ilość) | - | Inverter (×2) | Inverter (×2) | Inverter (×2) | |
Marka sprężarki | - | Hitachi | Hitachi | Hitachi | |
Typ wentylatora | - | Osiowy | Osiowy | Osiowy | |
Wymiary | szer. × wys. × gł. | mm | 1340×1605×765 | 1340×1740×765 | 1340×1740×765 |
Wymiary montażowe | W₁×D₁ | mm | 1200×729 | 1200×729 | 1200×729 |
Waga | brutto/netto | kg | 375/360 | 375/360 | 400/385 |
Średnice przewodów | ciecz/gaz | inch | 5/8 - 1 1/8 | 5/8 - 1 1/8 | 5/8 - 1 1/8 |
Całkowita długość instalacji | m | 1000 | 1000 | 1000 | |
Max długość za pierwszym rozgałęzieniem | m | 40 | 40 | 40 | |
Różnica wysokości | między jedn. wew. | m | 30 | 30 | 30 |
jedn. zewn. powyżej wewn. | m | 90 | 90 | 90 | |
jedn. zewn. poniżej wewn | m | 90 | 90 | 90 | |
Przewody elektryczne | Zasilanie | mm² | 5×10,0 | 5×10,0 | 5×10,0 |
Zakres pracy | Chłodzenie Grzanie |
°С | -5 - +52 -20 - +24 |
-5 - +52 -20 - +24 |
-5 - +52 -20 - +24 |
Maksymalna ilość jedn. wew. | - | 26 | 29 | 32 | |
Zakres dopuszczalnej wydajności jedn. wew. | min - max | % | 50–135 | 50–135 | 50–135 |
