Dobór wentylatora krok po kroku - pierwszy krok do sukcesu
W branży HVAC właściwy dobór wentylatora ma kluczowe znaczenie — zbyt słaby model nie zapewni wystarczającej wentylacji, zbyt mocny będzie generował nadmierne zużycie energii i hałas. Dobrze zaprojektowana instalacja wentylacyjna to kompromis między wydajnością, kulturą pracy i kosztami eksploatacji. W tym artykule pochylimy się nad wyzwaniami, jakie spotykamy przy doborze i przebrniemy przez przykładowy dobór, a aby uczynić to zadanie bardziej konkretnym, dobierzemy nowość w naszym portfolio – wentylator ICS-EC HAVACO.

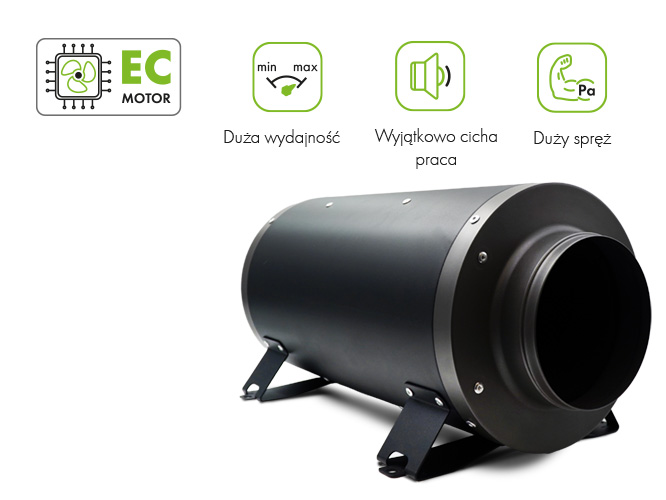

ICS-EC - wentylator kanałowy HAVACO

Dostępne modele:
ICS-EC-150-160/480 M
ICS-EC-200/1000 M
ICS-EC-250/1800 M
KROK 1
Określ zapotrzebowanie na przepływ powietrza
Na podstawie norm, funkcji pomieszczeń (np. liczba wymian powietrza, ilość osób, sprzęt generujący ciepło) oblicz minimalny przepływ powietrza (m³/h).
Zostaw margines (ok. 20 %) zapasu, by wentylator mógł działać efektywnie także w warunkach zwiększonych oporów.
KROK 2
Oszacuj opory instalacji
Zsumuj opory przewodów wentylacyjnych, filtrów, kratek, nawiewników, kolan, redukcji.
KROK 3
Wybierz odpowiedni silnik wentylatora
Silnik EC: wysoka sprawność, elastyczność sterowania, niższe zużycie energii.
Silniki AC – prostsze, ale często mniej efektywne i mniej elastyczne w regulacji.
KROK 4
Akustyka wentylatora
Warto zwrócić uwagę na obudowę wentylatora, czy jest dodatkowo wytłumiona, ewentualnie można uwzględnić dodatkowe tłumiki na instalacji.
KROK 5
Zbadaj warunki pracy (temperatura, wilgoć, zanieczyszczenia)
Wybierz wentylator, który będzie mógł przetłaczać powietrze o wymaganej temperaturze.
Sprawdź czy stopień ochrony IP jest odpowiedni do lokalizacji wentylatora.
KROK 6
Możliwość regulacji wentylatorem
Bardzo ważne jest czy można sterować pracą wentylatora.
KROK 7
Późniejsza konserwacja i serwis
Bardzo ważne jest czy można sterować pracą wentylatora.
Przykład doboru wentylatora
KROK 1
W naszym przypadku załóżmy, że mamy do czynienia pomieszczeniami biurowymi, gdzie zapotrzebowanie na powietrze wynosi 500m3/h.
KROK 2
Instalacja ma 4 m kanałów, dwa kolanka, filtr powietrza i kratkę końcową. Suma oporów konstrukcyjnych daje potrzebne ciśnienie robocze
– załóżmy 250 Pa (wraz z zapasem).
Zerknijmy w kartę katalogową wentylatora, na charakterystyki wydajności i określmy punkt pracy:
(Na przecięciu linii wydajności i ciśnienia roboczego określamy punkt pracy wentylatora, analizując je możemy dojść do następujących wniosków)

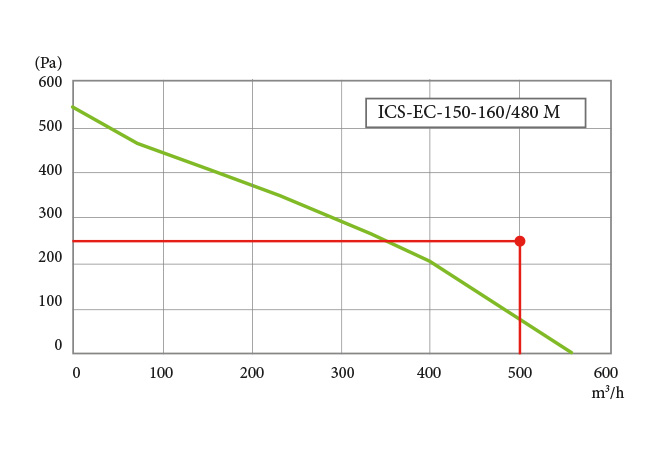

ICS-EC-150-160/480 M
Punkt pracy znajduje się ponad krzywą charakteryzującą pracę wentylatora, nominalna wydajność 480 m³/h — poniżej wymaganego przepływu 500 m³/h. W praktyce, osiągnięcie 500 m³/h przy 200 Pa będzie niemożliwe do osiągnięcia.

Ten model wentylatora jest za mały.

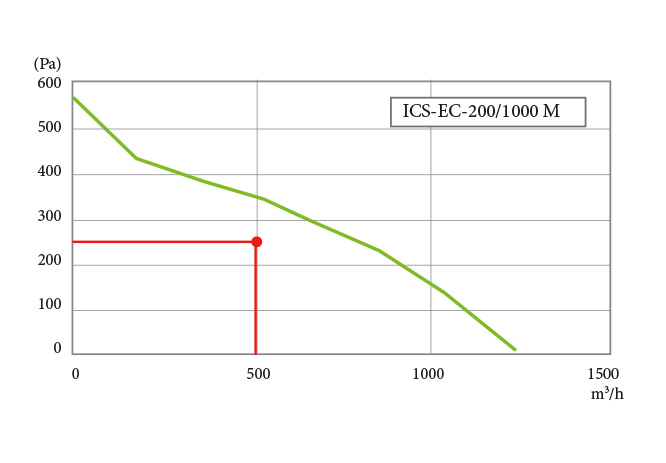

ICS-EC-200/1000 M
Punkt pracy znajduje się poniżej krzywej charakteryzującą pracę wentylatora, nominalna wydajność to 995 m³/h. Ten model ma wystarczający zapas ciśnienia, by zapewnić 500 m³/h przy 200 Pa i mieć rezerwę.

Ten model wentylatora jest optymalny.

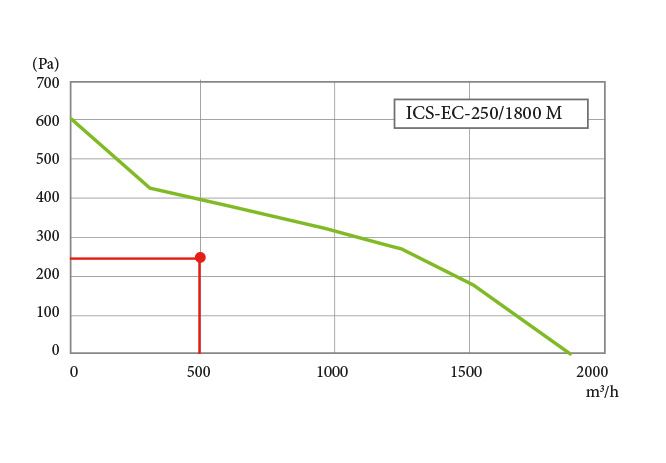

ICS-EC-250/1800 M
Punkt pracy znajduje się poniżej krzywej charakteryzującą pracę wentylatora, nominalna wydajność 1764m³/h znacznie powyżej wymaganej. Konieczne byłoby ograniczenie obrotów, ale jeśli np. planowana byłaby późniejsza rozbudowa instalacji.

Ten model wentylatora wart jest rozważenia.

KROK 3
Wybierz odpowiedni silnik wentylatora
Wentylator wyposażony jest w energooszczędny silnik elektryczny komutowany elektronicznie (EC). Dzięki zastosowaniu silnika EC wentylator osiąga wysoką sprawność i niski pobór mocy przy pełnym zakresie regulacji – co przekłada się na niższe koszty eksploatacyjne.
KROK 4
Akustyka wentylatora
Obudowa wentylatora wykonana jest z blachy stalowej, lakierowanej proszkowo, wewnątrz obudowy zastosowano piankę pochłaniającą hałas o grubości 45 mm. Dzięki temu poziom hałasu jest ograniczony, co sprawia, że ICS-EC nadaje się do zastosowań w pomieszczeniach wrażliwych akustycznie (np. mieszkania, biura, gabinety lekarskie).
KROK 5
Zbadaj warunki pracy (temperatura, wilgoć, zanieczyszczenia)
Wentylator jest przystosowany do przetłaczania powietrza o temperaturze od -20 do +60°C. Stopień ochrony urządzenia IP44, co daje nam szerokie możliwości zastosowania wentylatora.
KROK 6
Możliwość regulacji wentylatorem
Silniki przystosowane są do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności. Regulacja prędkości obrotowej jest realizowana za pomocą sterownika wykorzystującego sygnał analogowy 0-10V. Regulacja obrotów wentylatora odbywa się za pomocą regulatora obrotów HMTP, co daje elastyczność i lepszą adaptację do zmiennych warunków.
KROK 7
Późniejsza konserwacja i serwis
Wentylatory ICB-P-EC są praktycznie bezobsługowe, wymagają jedynie okresowego czyszczenia zgodnie z zaleceniami: przegląd i konserwacja co 6 miesięcy i zaraz po zakończeniu prac budowlanych/wykończeniowych. Urządzenie posiada deklaracje zgodności (CE) oraz spełnia standardy ochrony i izolacji.
Podsumowanie
Prawidłowy dobór wentylatora to kluczowy etap zapewnienia efektywnej i niezawodnej pracy systemu wentylacyjnego. Uwzględnienie parametrów technicznych, takich jak wydajność, spręż, poziom hałasu czy warunki pracy, pozwala nie tylko zoptymalizować działanie instalacji, ale również ograniczyć zużycie energii i koszty eksploatacji. Warto pamiętać, że każdy przypadek wymaga indywidualnego podejścia — właściwa analiza zapotrzebowania na powietrze, charakterystyki instalacji oraz środowiska pracy gwarantuje dobór urządzenia najlepiej dopasowanego do konkretnego zastosowania. Inwestycja w odpowiednio dobrany wentylator to inwestycja w komfort, bezpieczeństwo i długotrwałą sprawność całego systemu wentylacyjnego.
