Case study: Agregat HVAC na dachu płaskim bez wiercenia
Deszcz, śnieg, wiatr, zmiany
temperatury, promieniowanie UV czy okresowe obciążenia konstrukcji sprawiają,
że sposób posadowienia urządzenia ma realne znaczenie dla całej instalacji. Do tego dochodzi jeszcze kwestia
samego pokrycia dachowego. W przypadku dachów płaskich
szczególnie ważne jest takie wykonanie konstrukcji, aby odpowiednio rozłożyć
obciążenie i ograniczyć ryzyko uszkodzenia powierzchni dachu. Dlatego rozwiązania stosowane do
podpierania instalacji powinny być dobierane świadomie, z uwzględnieniem
konkretnego urządzenia, konstrukcji dachu i warunków montażowych.
Zobacz produkt BFR HAVACO
Wizualizacja AI
Mniej operacji
Mniej elementów
Mniejsze ryzyko
Bez wiercenia w dachu
BFR HAVACO – podstawa, od której warto zacząć

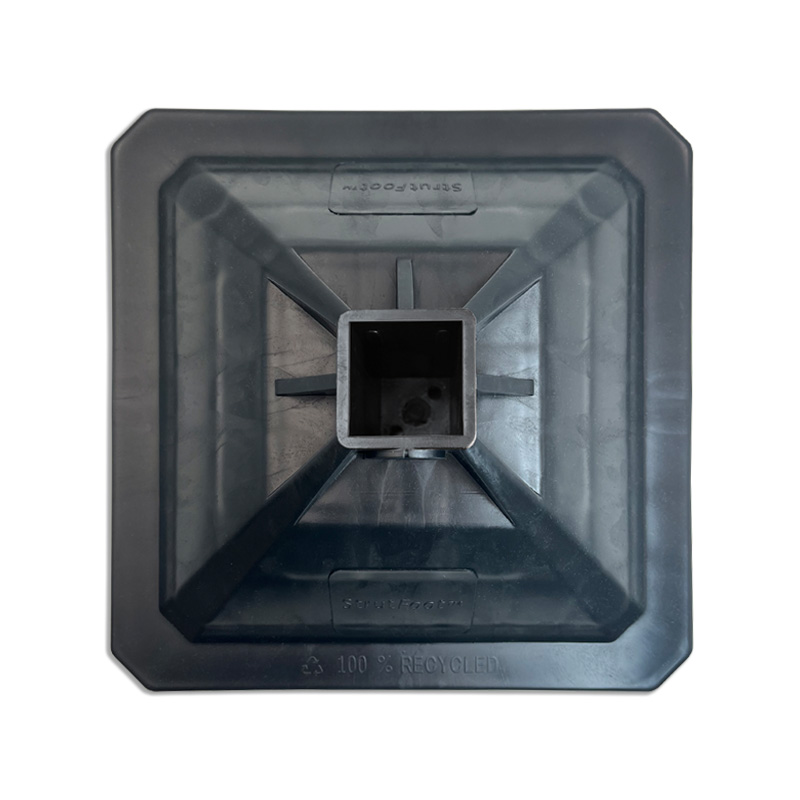

Stopa dachowa BFR HAVACO została zaprojektowana jako element konstrukcji wsporczej wykorzystywanej przy montażu instalacji na dachach.
Jej zadaniem jest stworzenie stabilnego punktu podparcia, na którym można oprzeć konstrukcję pod urządzenie lub instalację.
Zamiast improwizować na miejscu i szukać rozwiązania dopiero wtedy, gdy urządzenie pojawi się na dachu, można już na etapie przygotowania instalacji zaplanować sposób jej posadowienia.
Dlaczego ma to znaczenie?
W praktyce montażowej często okazuje się, że to właśnie drobne elementy konstrukcji decydują o tym, czy praca przebiegnie sprawnie. Urządzenie może być odpowiednio dobrane, instalacja może być prawidłowo zaprojektowana, a mimo to na budowie pojawia się problem:
Jak przygotować montaż urządzenia na dachu?
Urządzenie
Należy sprawdzić jego masę, wymiary, punkty mocowania oraz zalecenia producenta dotyczące montażu.
.jpeg)
Wizualizacja AI
Dach
Budynki mieszkalne, handlowe i przemysłowe często wykorzystują tzw. „ciepły dach”, w którym warstwa izolacji znajduje się nad konstrukcją dachu. Rozwiązanie to zapewnia lepszą izolację i większą energooszczędność, ale wymaga odpowiedniej ochrony powierzchni dachu.
Aby zachować dach w dobrym stanie, należy unikać nadmiernego i nierównomiernego obciążania izolacji oraz membrany. Równie ważne jest zachowanie jej szczelności, aby zapobiec przedostawaniu się wody pod powierzchnię dachu, co może prowadzić do powstawania uszkodzeń, przecieków i kosztownych napraw. Przy projektowaniu instalacji należy również uwzględnić obciążenia związane ze śniegiem i wiatrem.
Odpowiednio dobrany system montażowy pozwala równomiernie rozłożyć obciążenia i chronić membranę dachu przed uszkodzeniami.
Konstrukcja wsporcza
Stopy stanowią punkty podparcia konstrukcji. Przy dachu płaskim szczególnie ważne jest uwzględnienie rodzaju pokrycia dachowego i sposobu przenoszenia obciążeń. Nie należy przyjmować, że każdą stopę można po prostu ustawić w dowolnym miejscu.
Urządzenie powinno być ustawione w taki sposób, aby możliwe było wykonanie przyszłych prac konserwacyjnych i serwisowych.
Konstrukcja pod agregat
W zależności od rozwiązania systemowego może to być odpowiednio dobrany profil/konstrukcja wsporcza, do której następnie mocowany jest agregat.

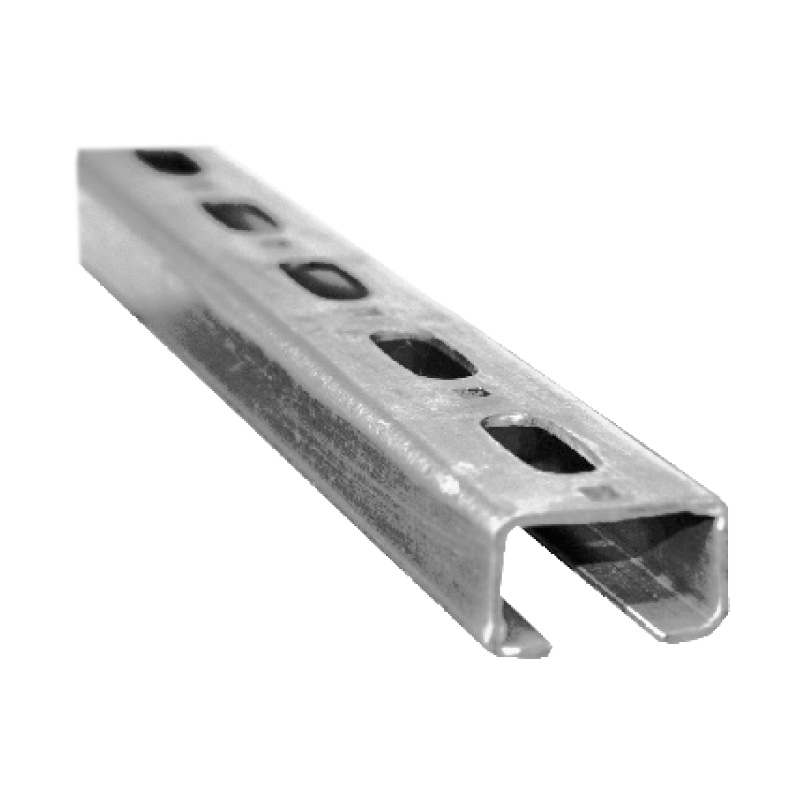

Do BFR stosuje się profile montażowe typu HAVACO STU.
Stopy montażowe posiadają uniwersalne gniazdo pod profile: 41×41, 41×21, 40×40 mm.

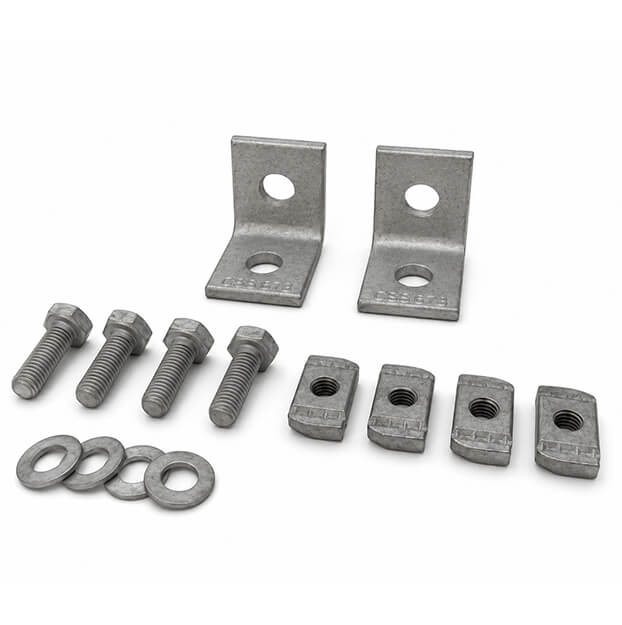

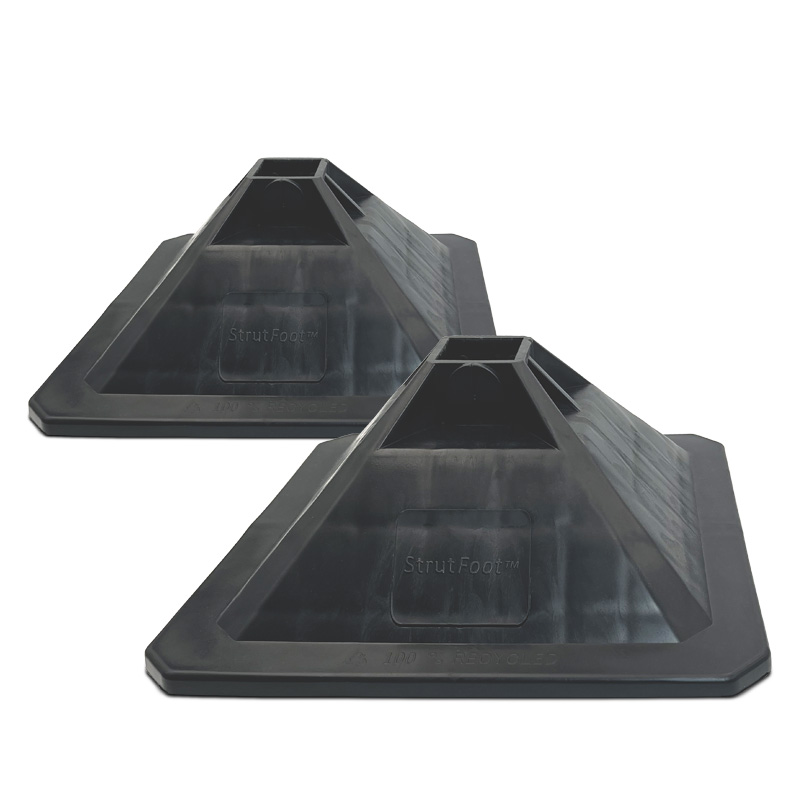

BFR jest dostarczana jako komplet 2 stóp wraz z elementami montażowymi. W zestawie znajdują się:
• 2 kątowniki,
• 4 śruby,
• 4 podkładki,
• 4 nakrętki przesuwne..jpg)
Elementy te służą do połączenia podstaw z ramą z profili.

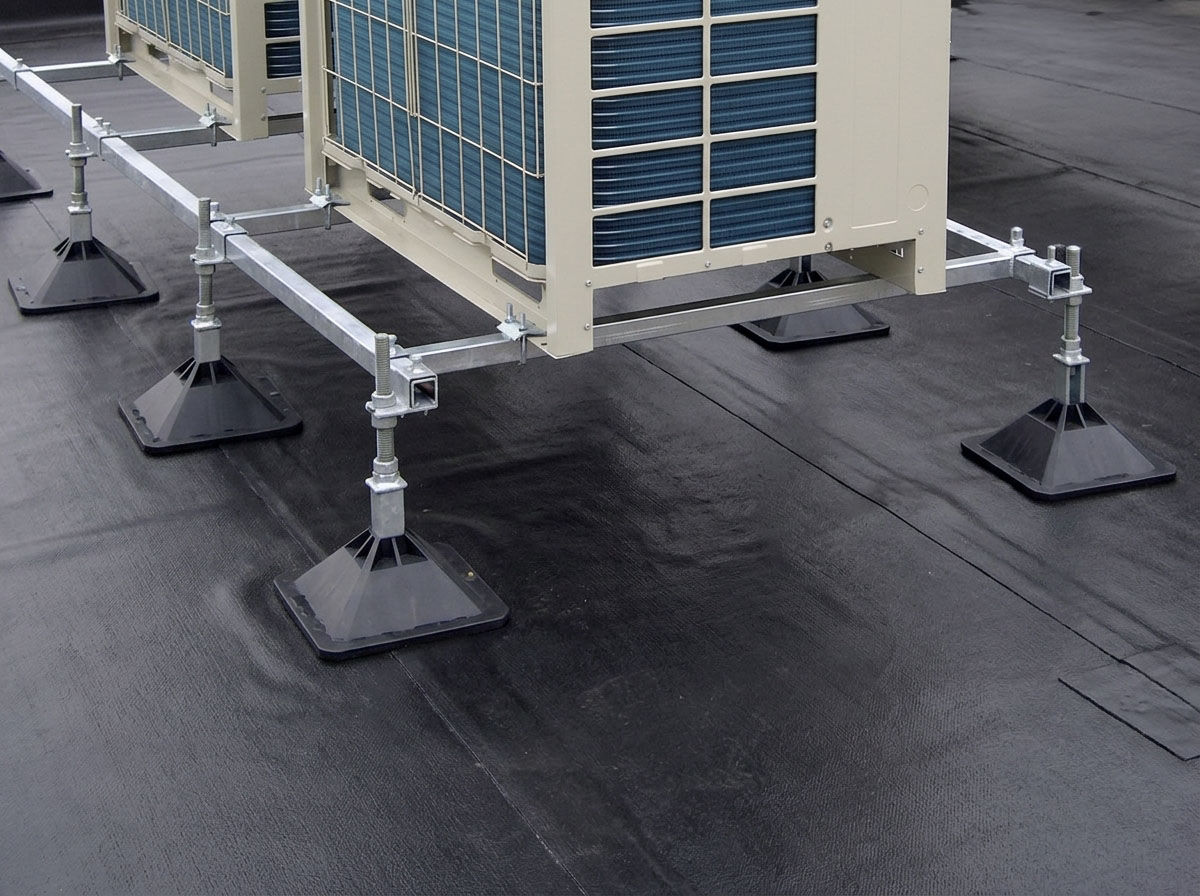

Gotową konstrukcję ustawia się na dachu płaskim.Posadowienie agregatu
Po ustawieniu i przygotowaniu konstrukcji z profili STU można zamocować agregat zgodnie z wymaganiami jego producenta.

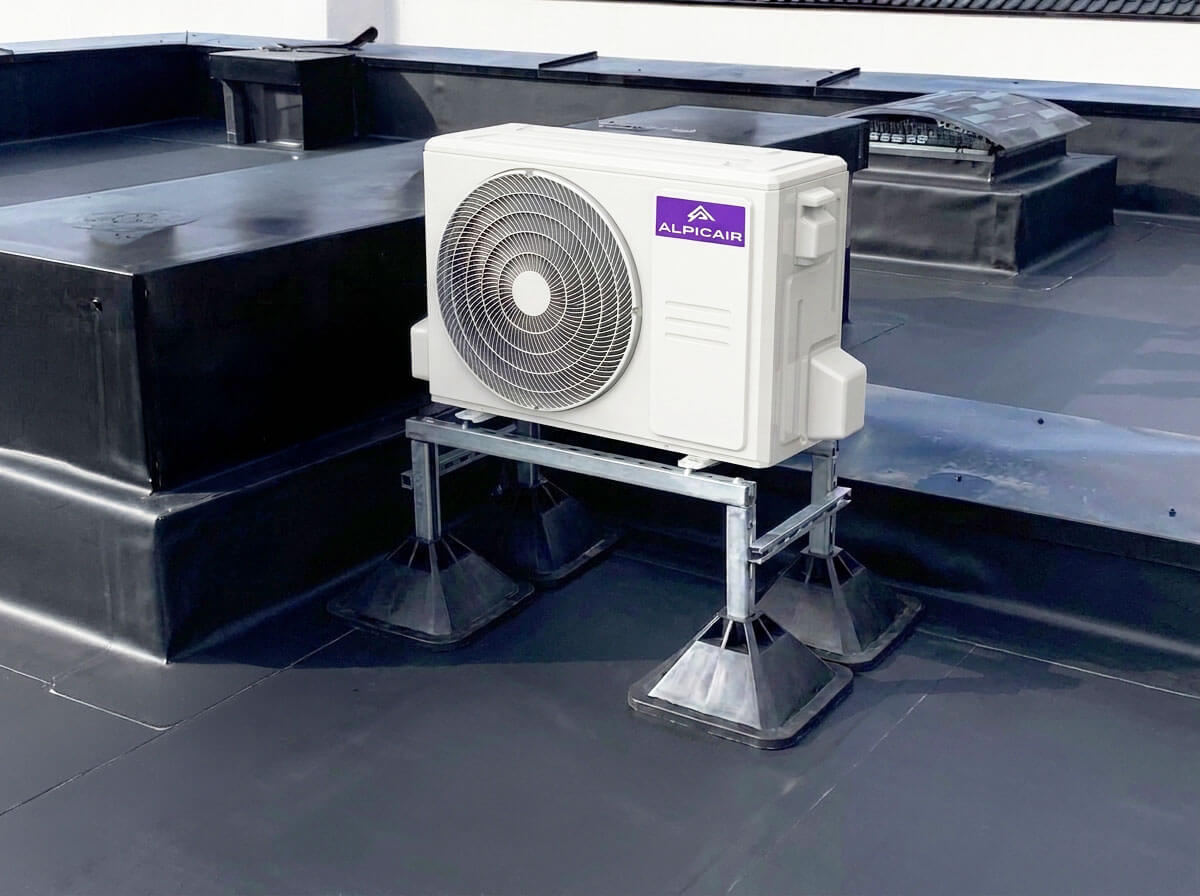

Wizualizacja AI
Sprawdzamy stabilność całego układu
Po ustawieniu agregatu należy zweryfikować jego poziom, stabilność, rozmieszczenie obciążeń oraz możliwość wykonania późniejszego serwisu.
Z perspektywy wykonawcy najważniejsza jest prostota całego procesu. Zamiast wykonywać konstrukcję bezpośrednio na dachu i ingerować w jego powierzchnię, można przygotować ramę z profili STU i oprzeć ją na gotowych podstawach BFR.
Mniej operacji. Mniej elementów. Mniejsze ryzyko.
To szczególnie istotne przy realizacjach, w których czas montażu ma znaczenie, a ingerencja w hydroizolację nie jest pożądana.
BFR HAVACO – nie tylko pod agregat
Choć w tym przypadku rozwiązanie wykorzystano do wykonania konstrukcji pod agregat HVAC, zastosowanie BFR jest szersze.
Podstawy mogą być wykorzystywane do budowy konstrukcji pod:

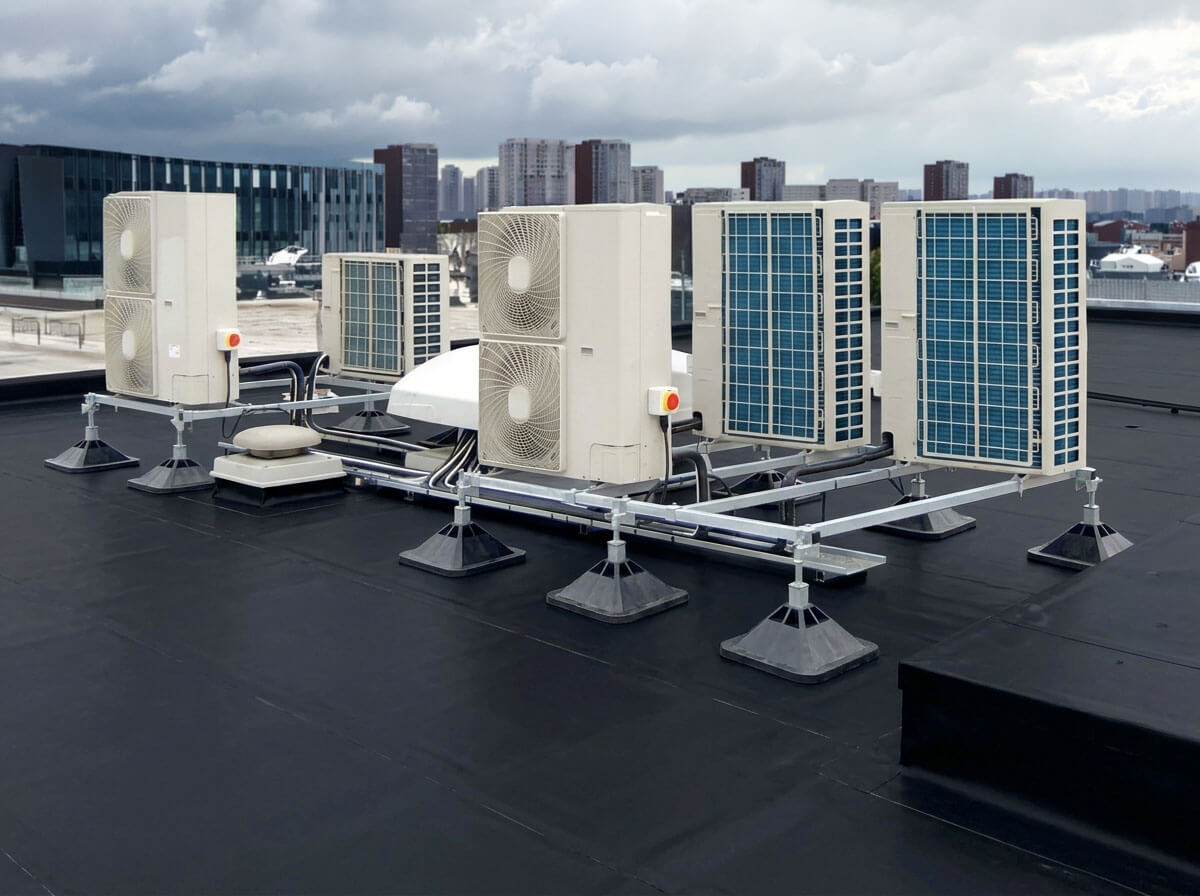

Urządzenia HVAC
.jpeg)
Wizualizacja AI

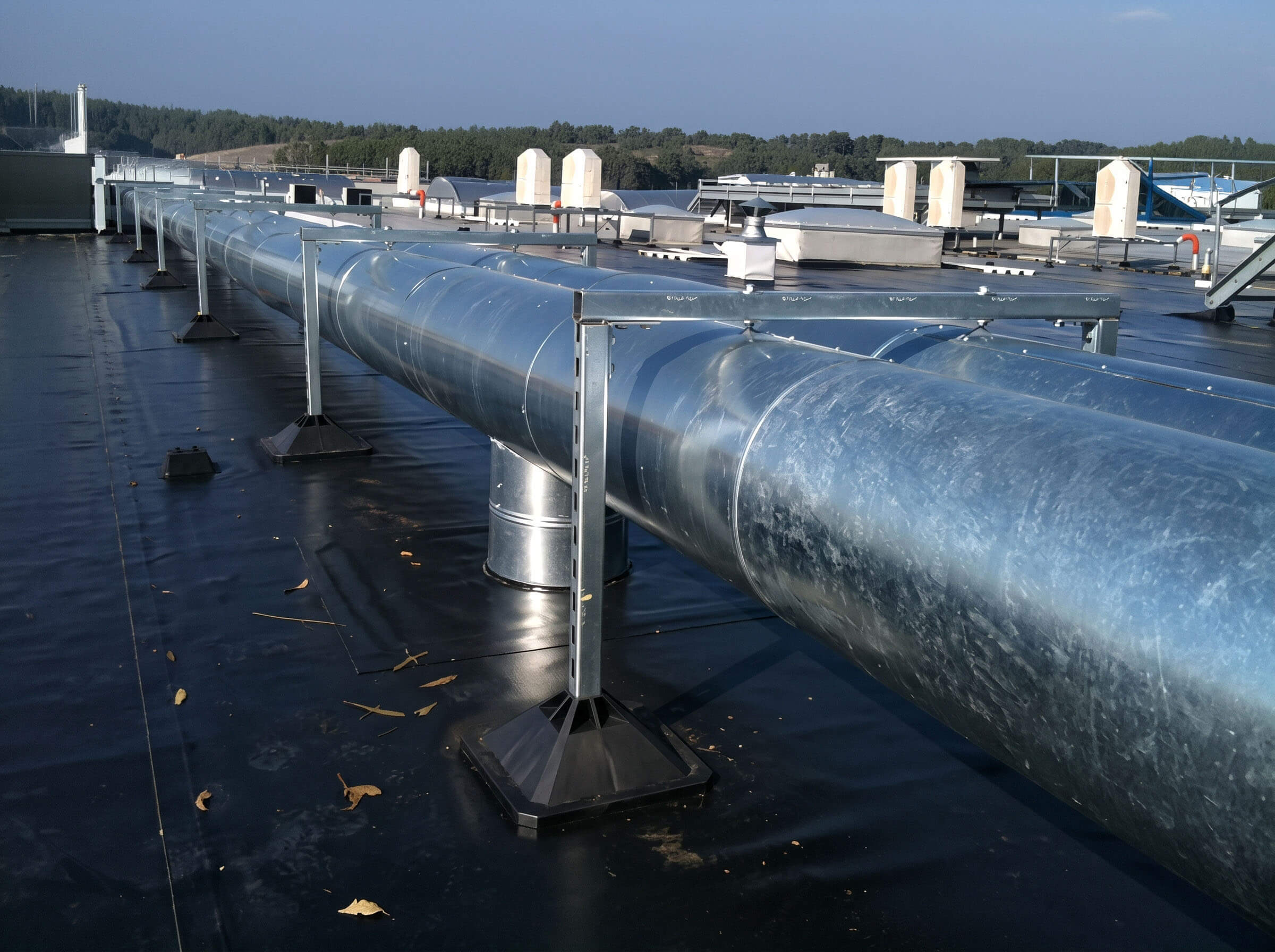

Kanały wentylacyjne, rurociągi i instalacje
.jpeg)
Wizualizacja AI
