W branży wentylacyjnej szczelność instalacji to nie tylko kwestia jakości wykonania, ale również realnych oszczędności energii, komfortu użytkowników i zgodności z obowiązującymi normami. Odpowiednio dobrana klasa szczelności elementów wentylacyjnych wpływa na wydajność całego systemu, ogranicza straty powietrza oraz pozwala utrzymać zakładane parametry pracy instalacji.

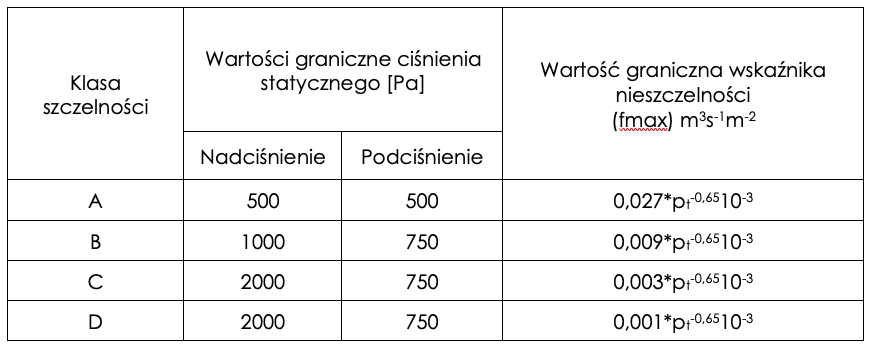

Klasy szczelności w instalacjach wentylacyjnych określają poziom nieszczelności przewodów i kształtek, czyli ilość powietrza traconego podczas pracy systemu. Im wyższa klasa szczelności, tym mniejsze straty powietrza, większa efektywność energetyczna i lepsza wydajność całej instalacji.

Kształtki HAVACO z uszczelką zostały zaprojektowane z myślą o maksymalnej szczelności i posiadają klasę szczelności D, czyli najwyższą klasę przewidzianą dla systemów wentylacyjnych.

Klasa A
Podstawowy poziom szczelności stosowany głównie w prostych instalacjach o mniejszych wymaganiach technicznych. Dopuszcza największe straty powietrza spośród wszystkich klas.

Klasa B
Minimalna klasa szczelności, zapewnia lepszą szczelność niż klasa A i jest często stosowana w standardowych instalacjach wentylacyjnych w budynkach komercyjnych oraz mieszkalnych.

Klasa C
Podwyższona szczelność przeznaczona dla nowoczesnych i energooszczędnych systemów wentylacyjnych. Ogranicza straty powietrza oraz poprawia efektywność działania instalacji.

Klasa D
Najwyższa klasa szczelności stosowana w najbardziej wymagających instalacjach wentylacyjnych i klimatyzacyjnych. Charakteryzuje się minimalnymi stratami powietrza, wysoką efektywnością energetyczną oraz zgodnością z rygorystycznymi normami jakości.

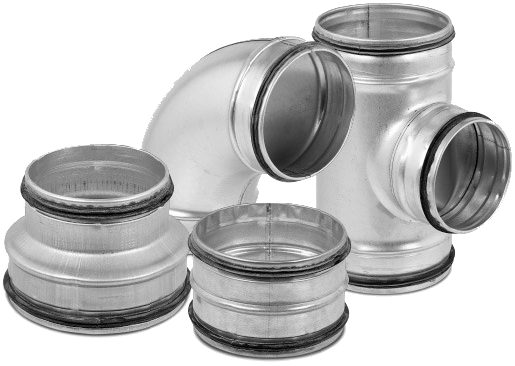

System kształtek okrągłych
z uszczelką HAVACO

Przejdź na stronę produktu

Więcej

Ale co to oznacza w praktyce?

Różnice między klasą szczelności B a D są szczególnie widoczne w codziennym użytkowaniu instalacji wentylacyjnej. Choć obie klasy spełniają wymagania techniczne dla systemów wentylacyjnych, klasa D oferuje zdecydowanie wyższy poziom szczelności, co przekłada się na realne korzyści eksploatacyjne.

W instalacjach wykonanych w klasie B występują większe straty powietrza na połączeniach kanałów i kształtek. Oznacza to, że system musi pracować intensywniej, aby utrzymać założone parametry przepływu. W praktyce może to prowadzić do wyższego zużycia energii, większego obciążenia wentylatorów oraz mniej efektywnej pracy całej instalacji.

Klasa D znacząco ogranicza nieszczelności, dzięki czemu powietrze trafia dokładnie tam, gdzie zostało zaprojektowane. Instalacja pracuje stabilniej, ciszej i bardziej efektywnie energetycznie. Ma to szczególne znaczenie w nowoczesnym budownictwie, gdzie liczy się energooszczędność, komfort użytkowników oraz zgodność z coraz bardziej wymagającymi normami.

Przeanalizujmy w praktyce różnice między klasą szczelności B a D:

Dla przykładu przyjmijmy:

• przepływ instalacji: 500 m³/h,
• ciśnienie robocze: 400 Pa,
• powierzchnia kanałów i kształtek: 20 m².

Norma PN-EN 12237:2005 określa dopuszczalny wyciek według wzoru:

Q = C × p^0,65 × A

gdzie:
• Q — wyciek powietrza [l/s],
• C — współczynnik klasy szczelności,
• p — ciśnienie [Pa],
• A — powierzchnia kanałów [m²].

Współczynniki:
• klasa B → C = 0,009
• klasa D → C = 0,001

Dla klasy B:
• Q = 0,009 × 400^0,65 × 20
• Q ≈ 8,83 l/s
czyli:
8,83 × 3,6 = 31,8 m³/h wycieku

Dla klasy D:
• Q = 0,001 × 400^0,65 × 20
• Q ≈ 0,98 l/s
czyli:
0,98 × 3,6 = 3,5 m³/h wycieku

W praktyce oznacza to, że:
• instalacja w klasie B może tracić około 32 m³ powietrza na godzinę,
• instalacja w klasie D traci jedynie około 3,5 m³/h.

Przy przepływie 500 m³/h:
• klasa B powoduje stratę około 6,4% powietrza,
• klasa D jedynie około 0,7%.

To niemal 9-krotna różnica w szczelności systemu. W skali roku przekłada się to na wyraźnie wyższe koszty energii potrzebnej do ogrzewania, chłodzenia i transportu powietrza w mniej szczelnych instalacjach.

Oznacza to, że w instalacji klasy B część powietrza, za które płacimy podczas ogrzewania, chłodzenia lub filtrowania, po prostu „ucieka” przez nieszczelności systemu. Wentylatory muszą pracować intensywniej, aby utrzymać wymagany przepływ, co zwiększa zużycie energii oraz koszty eksploatacji.

W przypadku klasy D niemal całe powietrze trafia dokładnie tam, gdzie zostało zaprojektowane. System działa wydajniej, ciszej i bardziej energooszczędnie, co ma szczególne znaczenie w nowoczesnych budynkach z rekuperacją oraz instalacjach o wysokich wymaganiach technicznych.

Stosowanie kształtek z uszczelką niesie za sobą wiele dodatkowych korzyści, które wpływają zarówno na jakość montażu, jak i późniejsze działanie całej instalacji wentylacyjnej.

Szybszy montaż
Fabrycznie zamontowane uszczelki eliminują konieczność stosowania dodatkowych materiałów uszczelniających, takich jak taśmy czy masy uszczelniające. Dzięki temu instalacja przebiega szybciej i bardziej przewidywalnie.

Mniejsze ryzyko błędów wykonawczych
Uszczelka jest integralną częścią kształtki, co ogranicza ryzyko nieprawidłowego uszczelnienia połączeń na budowie i zapewnia powtarzalną jakość montażu.

Wyższa efektywność energetyczna
Lepsza szczelność instalacji oznacza mniejsze straty powietrza, a tym samym niższe zużycie energii potrzebnej do ogrzewania, chłodzenia i transportu powietrza.

Cichsza praca instalacji
Ograniczenie nieszczelności zmniejsza ryzyko powstawania szumów i niekontrolowanych przepływów powietrza, co poprawia komfort użytkowników.

Lepsza współpraca z rekuperacją
Szczelna instalacja zwiększa skuteczność odzysku ciepła, ponieważ ogranicza niekontrolowane straty powietrza w systemie.

Większa trwałość systemu
Stabilne i szczelne połączenia zmniejszają obciążenie wentylatorów oraz innych elementów instalacji, co może wydłużyć żywotność całego systemu.

Łatwiejsze spełnienie wymagań projektowych i normowych
Kształtki z uszczelką ułatwiają osiągnięcie wysokich klas szczelności, takich jak klasa D, coraz częściej wymaganych w nowoczesnym budownictwie energooszczędnym.

Estetyka i porządek montażu
Brak dodatkowych materiałów uszczelniających poprawia estetykę wykonania instalacji i ułatwia późniejsze prace serwisowe oraz kontrolę jakości.

Dlatego coraz więcej inwestorów i wykonawców decyduje się na rozwiązania klasy D, takie jak kształtki HAVACO z uszczelką, które zapewniają najwyższy poziom szczelności i niezawodności systemu wentylacyjnego.

Jeśli chcesz poznać szczegóły techniczne, dostępne modele i ceny naszych produktów, skontaktuj się z naszym działem sprzedaży. Chętnie doradzimy i pomożemy dobrać rozwiązanie idealnie dopasowane do Twoich potrzeb.

Katarzyna Banaszczyk
Specjalista Produktu HAVACO
